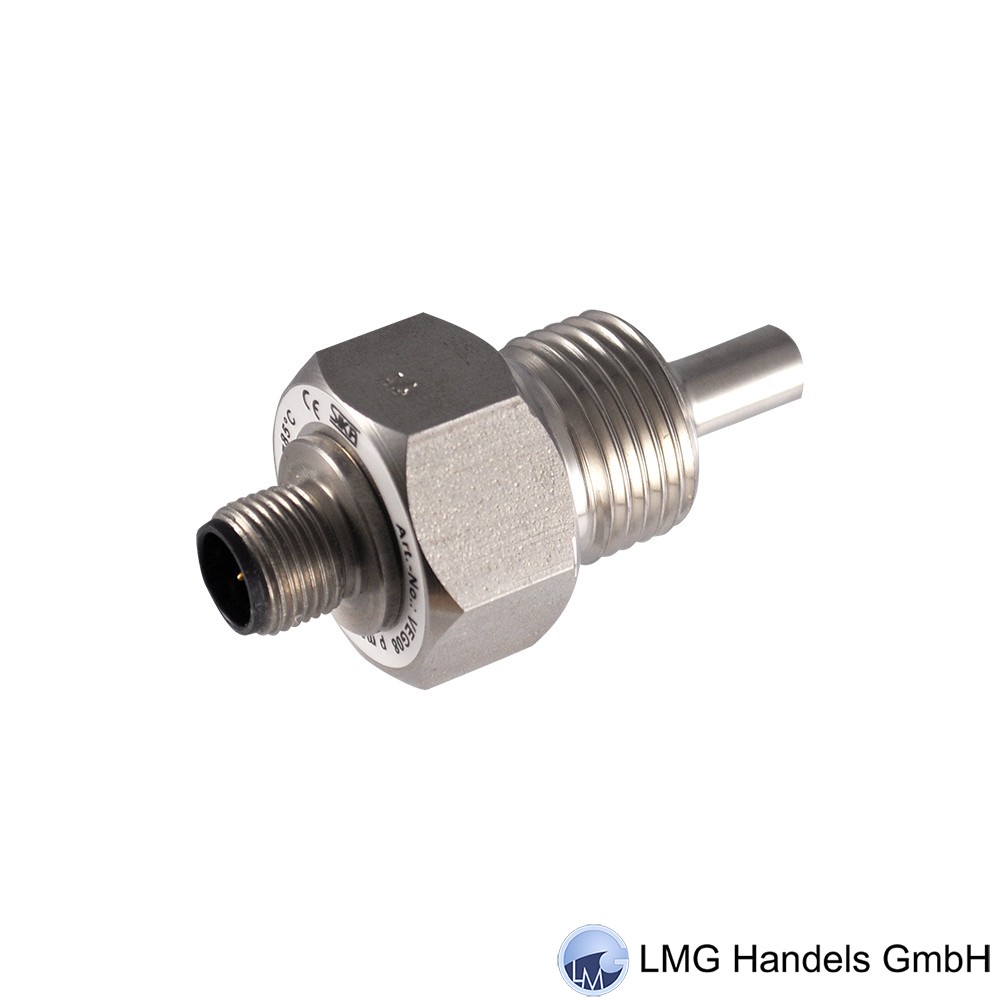

Typ: VEG09
Sensor für getrennte Ausführung
Messsondenlänge 48 mm
G1/2 Außengewinde für Direkteinbau
Werkstoff Sensor medienberührend Edelstahl 1.4571
Mediumstemperatur -20...85°C
Max. Betriebsdruck 200 bar.
Schaltpunktbereiche Wasser 1...150 cm/s, Öl 3...300 cm/s
4-Pin-Sensorstecker M12x1 Funktionsprinzip: Der elektronische Strömungswächter arbeitet nach dem Prinzip der Temperaturdifferenzerfassung. In der zylindrischen Messsonde befinden sich zwei Temperatursensoren. Sie haben einen optimalen wärmeleitenden Kontakt zu dem Medium und gleichzeitig eine gute Wärmeisolierung zueinander. Der eine Fühler wird mit konstanter Leistung erwärmt, der andere ist nicht beheizt und nimmt somit die Mediumstemperatur an. Bei stehendem Medium stellt sich eine konstante Temperaturdifferenz zwischen den beiden Fühlern ein. Durch das strömende Medium wird der beheizte Fühler abgekühlt. Die veränderte Temperaturdifferenz zwischen den beiden Sensoren ist abhängig von der Strömungsgeschwindigkeit und damit ein Parameter für die Überwachung des vorgewählten Mindestdurchflusses. Dieses Signal wird einem Komparator zugeführt, der ein Transistorausgangssignal ansteuert. Das Ausgangssignal wird mit Hilfe eines Potentiometers auf den gewünschten Durchflussgrenzwert eingestellt. Wird dieser unterschritten, wird das Transistor-Ausgangssignal aktiviert. Ausführung VEG: Der in die Rohrleitung eingebaute Strömungssensor ist mittels Anschlussleitung mit der Auswerteelektronik verbunden, die für Tragschienenmontage ausgelegt ist. Damit können mehrere Messstellen von einem zentralen Punkt aus überwacht werden.
Sensor für getrennte Ausführung
Messsondenlänge 48 mm
G1/2 Außengewinde für Direkteinbau
Werkstoff Sensor medienberührend Edelstahl 1.4571
Mediumstemperatur -20...85°C
Max. Betriebsdruck 200 bar.
Schaltpunktbereiche Wasser 1...150 cm/s, Öl 3...300 cm/s
4-Pin-Sensorstecker M12x1 Funktionsprinzip: Der elektronische Strömungswächter arbeitet nach dem Prinzip der Temperaturdifferenzerfassung. In der zylindrischen Messsonde befinden sich zwei Temperatursensoren. Sie haben einen optimalen wärmeleitenden Kontakt zu dem Medium und gleichzeitig eine gute Wärmeisolierung zueinander. Der eine Fühler wird mit konstanter Leistung erwärmt, der andere ist nicht beheizt und nimmt somit die Mediumstemperatur an. Bei stehendem Medium stellt sich eine konstante Temperaturdifferenz zwischen den beiden Fühlern ein. Durch das strömende Medium wird der beheizte Fühler abgekühlt. Die veränderte Temperaturdifferenz zwischen den beiden Sensoren ist abhängig von der Strömungsgeschwindigkeit und damit ein Parameter für die Überwachung des vorgewählten Mindestdurchflusses. Dieses Signal wird einem Komparator zugeführt, der ein Transistorausgangssignal ansteuert. Das Ausgangssignal wird mit Hilfe eines Potentiometers auf den gewünschten Durchflussgrenzwert eingestellt. Wird dieser unterschritten, wird das Transistor-Ausgangssignal aktiviert. Ausführung VEG: Der in die Rohrleitung eingebaute Strömungssensor ist mittels Anschlussleitung mit der Auswerteelektronik verbunden, die für Tragschienenmontage ausgelegt ist. Damit können mehrere Messstellen von einem zentralen Punkt aus überwacht werden.
Die kalorimetrischen SIKA Strömungswächter der Baureihe VE dienen der Überwachung von Volumenströmen. Typische Einsatzgebiete sind hierfür:
• Trockenlaufschutz für Pumpen
• Überwachung von Schmiermittelkreisläufen
• Kühl- und Heizkreisläufe
• Leckageüberwachung
Der Strömungswächter wird mittels Anschlussgewinde problemlos direkt in die Prozessleitung eingeschraubt. Da die Messsonde in zwei unterschiedlichen Längen lieferbar ist, ist somit ein weiter Bereich von Rohrleitungen verschiedenster Nennweiten und Wandstärken abgedeckt.
Der in die Rohrleitung eingebaute Strömungssensor ist mittels Anschlussleitung mit der Auswerteelektronik verbunden, die für Tragschienenmontage ausgelegt ist. Damit können mehrere Messstellen von einem zentralen Punkt aus überwacht werden.
Der kalorimetrische Strömungswächter arbeitet nach dem Prinzip der Temperaturdifferenzerfassung. In der zylindrischen Messsonde befinden sich zwei Temperatursensoren. Sie haben einen optimalen wärmeleitenden Kontakt zu dem Medium und gleichzeitig eine gute Wärmeisolierung zueinander. Der eine Fühler wird mit konstanter Leistung erwärmt, der andere ist nicht beheizt und nimmt somit die Mediumstemperatur an. Bei stehendem Medium stellt sich eine konstante Temperaturdifferenz zwischen den beiden Fühlern ein.
Durch das strömende Medium wird der beheizte Fühler abgekühlt. Die veränderte Temperaturdifferenz zwischen den beiden Sensoren ist abhängig von der Strömungsgeschwindigkeit und damit ein Parameter für die Überwachung des vorgewählten Mindestdurchflusses. Dieses Signal wird einem Komparator zugeführt, der ein Transistorausgangssignal ansteuert.
Das Ausgangssignal wird mit Hilfe eines Potentiometers auf den gewünschten Durchflussgrenzwert eingestellt. Wird dieser unterschritten, wird das Transistor-Ausgangssignal aktiviert. Eine 6-stellige LED-Kette zeigt die Nähe zum eingestellten Alarmpunkt an.
• Trockenlaufschutz für Pumpen
• Überwachung von Schmiermittelkreisläufen
• Kühl- und Heizkreisläufe
• Leckageüberwachung
Der Strömungswächter wird mittels Anschlussgewinde problemlos direkt in die Prozessleitung eingeschraubt. Da die Messsonde in zwei unterschiedlichen Längen lieferbar ist, ist somit ein weiter Bereich von Rohrleitungen verschiedenster Nennweiten und Wandstärken abgedeckt.
Der in die Rohrleitung eingebaute Strömungssensor ist mittels Anschlussleitung mit der Auswerteelektronik verbunden, die für Tragschienenmontage ausgelegt ist. Damit können mehrere Messstellen von einem zentralen Punkt aus überwacht werden.
Der kalorimetrische Strömungswächter arbeitet nach dem Prinzip der Temperaturdifferenzerfassung. In der zylindrischen Messsonde befinden sich zwei Temperatursensoren. Sie haben einen optimalen wärmeleitenden Kontakt zu dem Medium und gleichzeitig eine gute Wärmeisolierung zueinander. Der eine Fühler wird mit konstanter Leistung erwärmt, der andere ist nicht beheizt und nimmt somit die Mediumstemperatur an. Bei stehendem Medium stellt sich eine konstante Temperaturdifferenz zwischen den beiden Fühlern ein.
Durch das strömende Medium wird der beheizte Fühler abgekühlt. Die veränderte Temperaturdifferenz zwischen den beiden Sensoren ist abhängig von der Strömungsgeschwindigkeit und damit ein Parameter für die Überwachung des vorgewählten Mindestdurchflusses. Dieses Signal wird einem Komparator zugeführt, der ein Transistorausgangssignal ansteuert.
Das Ausgangssignal wird mit Hilfe eines Potentiometers auf den gewünschten Durchflussgrenzwert eingestellt. Wird dieser unterschritten, wird das Transistor-Ausgangssignal aktiviert. Eine 6-stellige LED-Kette zeigt die Nähe zum eingestellten Alarmpunkt an.
Zubehör
Schalttransmitter (getrennte Ausführung), 230 VAC, 35 mA, Relais-Schließer
EU3011V0000240
€ 374,10 zzgl. MwSt.*
€ 445,18 inkl. MwSt.*
Lieferzeit auf Anfrage
Schalttransmitter (getrennte Ausführung), 24 VDC, 80 mA, Relais-Schließer
EU 3011 V0000126
€ 244,10 zzgl. MwSt.*
€ 290,48 inkl. MwSt.*
Lieferzeit auf Anfrage
