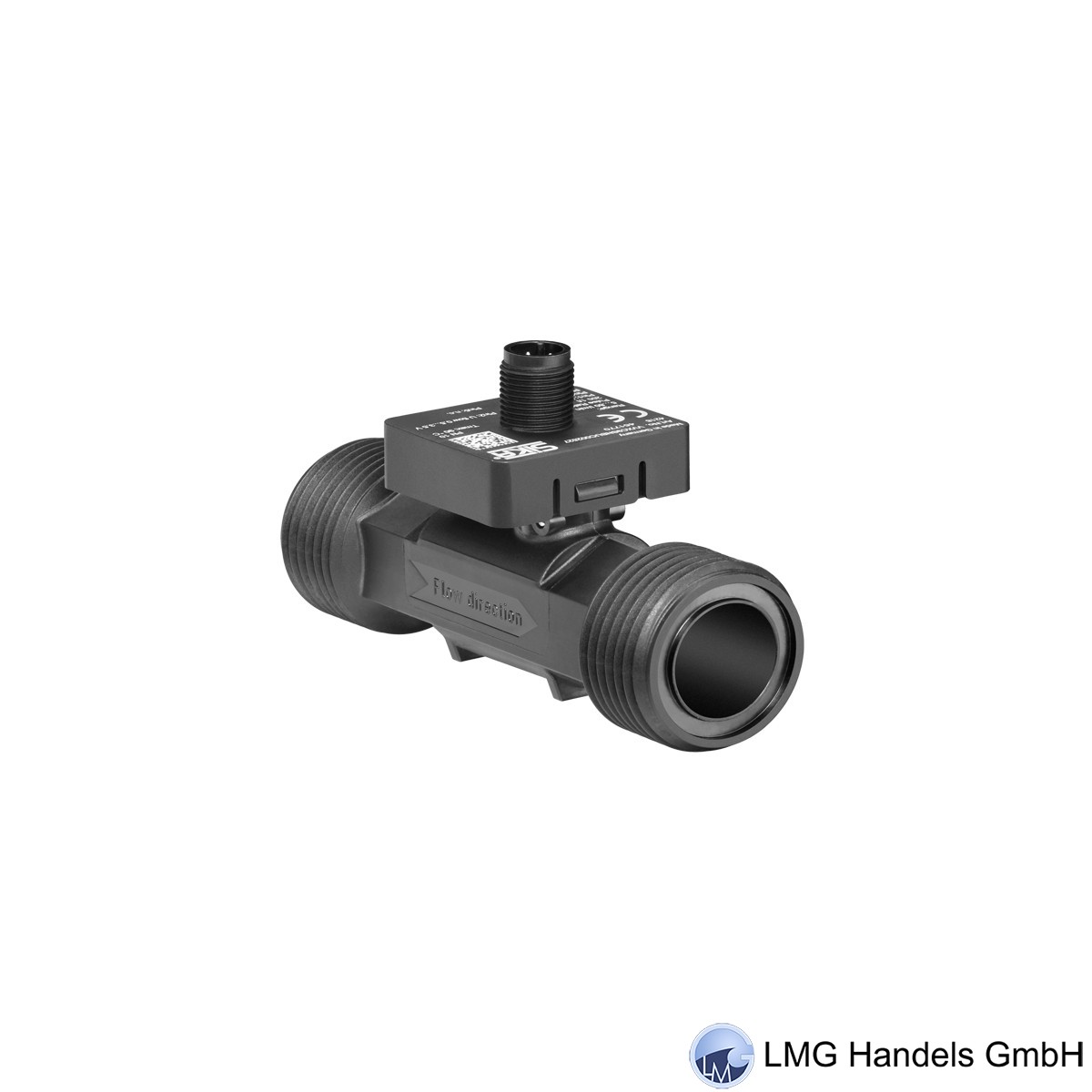

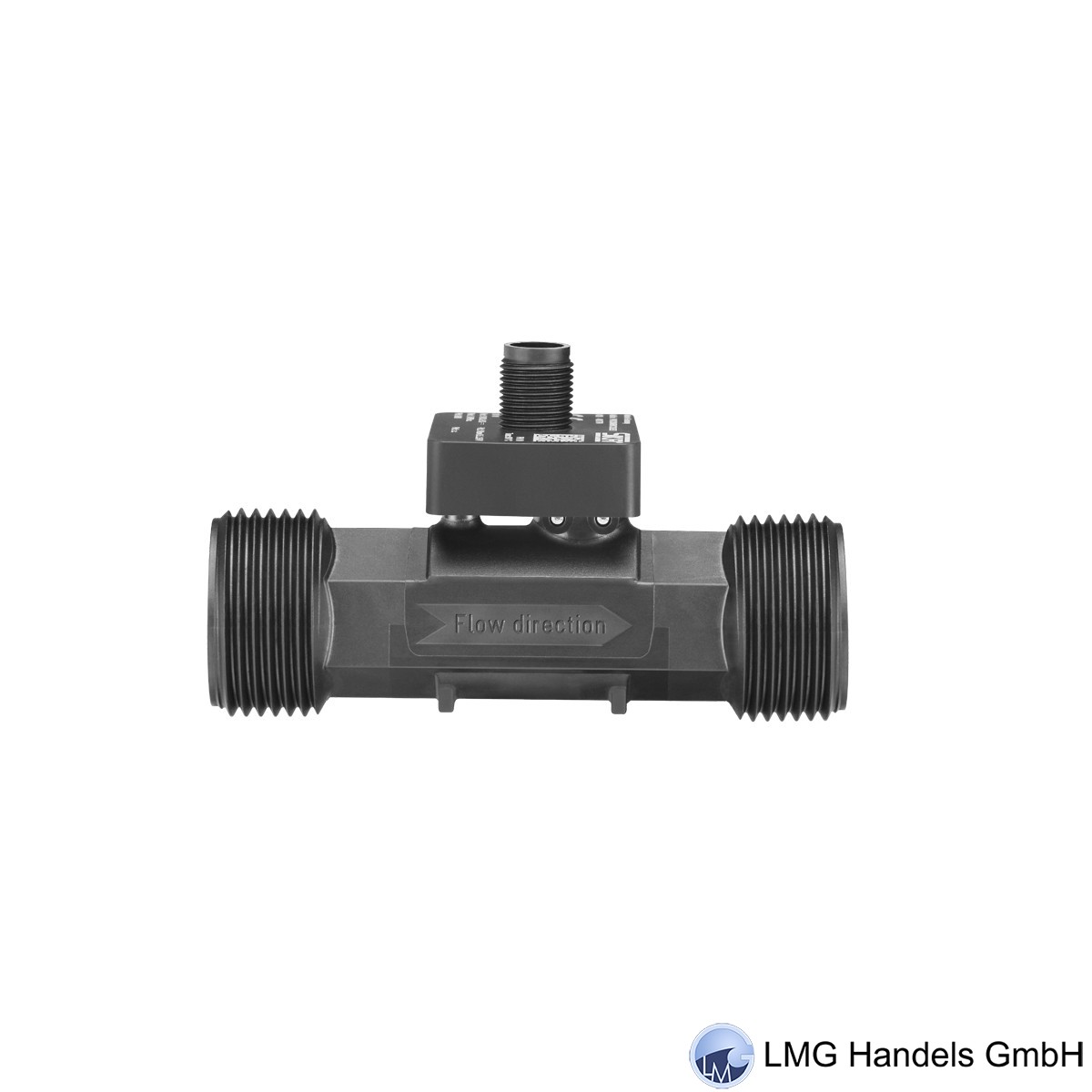

Vortex Durchflusssensor
VVX 20, SP-VVX0898
Messrohr PPS, Sensor ETFE
G 1" Außengewinde, montiert mit Verlängerungsadapter G 1"
DN 20 / ID 19, PN 10
max. Mediumstemperatur 90 °C
Messbereich 5...80 l/min
5-Pin-Stecker M12x1
Anschlussleitung mit Stecker
Pin 1: Spannungsversorgung 5 VDC ± 5 %
Pin 2: Analogausgang Durchfluss 0,5...3,5 V entspr. 5...100 l/min
Pin 3: GND
Pin 4: NPN open collector, Pulsrate 100 1/l
Pin 5: ohne Ausgang
Kundenspezifische Kennzeichnung-Lasergravur
Nachfolger von VVXB2SNBU400251D.
Der SIKA VVX kommt zum Einsatz für die Durchflussmessung von Wasser bei niedrigeren und mittleren Messbereichen.
Anwendung findet er dabei z. B. in der Heiztechnik.
Hinter einem umströmten Störkörper entstehen gegenläufige und zueinander versetzte Wirbel. Die Wirbel lösen sich an den Kanten des Störkörpers ab und bilden eine Kármánsche Wirbelstraße in der Strömung. Der Abstand zwischen den einzelnen Wirbeln ist konstant. Die Frequenz, mit der die Wirbel an einem Sensor vorbeiströmen, ist abhängig von der Strömungsgeschwindigkeit und proportional zum Durchfluss. Der Aufnehmer erfasst die Wirbel, diese werden in ein elektrisches Frequenzsignal umgesetzt.
Kein mechanischer Verschleiß. Durchflusssensor ohne bewegte Teile für Wasser.
Komplett gekapselter Piezokeramik-Sensor zur Erfassung der Wirbel. Kein direkter Kontakt zum Medium.
